System VRF Midea VC Max z górnym wylotem, tylko chłodzenie
Nowe spojrzenie na prostotę w chłodzeniu komercyjnym
Zaprojektowany specjalnie dla budynków średniej wysokości, które wymagają wydajności bez zbędnej złożoności. Gdy wymagania budynku koncentrują się wyłącznie na chłodzeniu, płacenie za funkcję pompy ciepła jest nieefektywne. Seria VC Max (moduł pojedynczy 8-30 KM, kombinacja modułów wielokrotnych 32-90 KM) całkowicie eliminuje tę nieefektywność.
Poprzez usunięcie zaworów odwracających i rur odzysku ciepła z projektu, system zmniejsza całkowitą liczbę komponentów, skraca procedury serwisowe i obniża początkową inwestycję – a wszystko to przy zachowaniu inteligentnych sterowników, które definiują platformę V8.
U podstaw znajduje się META 2.0, potrójny algorytm zmienny, który stale równoważy dystrybucję czynnika chłodniczego, nastawy termiczne i prędkości wentylatorów – zapewniając ponad 28% roczną poprawę efektywności energetycznej w porównaniu z tradycyjnymi strategiami sterowania.
Dwie konfiguracje zasilania obejmują globalne standardy elektryfikacji: Wersja Standardowa (380-415V/50(60)Hz) dla rynków międzynarodowych i Wersja Ameryki Łacińskiej (220V/60Hz) dostosowana do regionalnych specyfikacji sieci – obie podłączają się bezpośrednio do zasilania obiektu bez zewnętrznych transformatorów obniżających napięcie.
Wydajność chłodzenia pozostaje stabilna w zakresie temperatur otoczenia od -15°C do 55°C – najszerszy zakres chłodzenia w swojej klasie – wspierana przez kompatybilność z 12 typami jednostek wewnętrznych i ponad 100 wariantami modeli.
Kluczowe cechy technologii
HyperLink 2000m: Uniwersalna komunikacja topologiczna
Wewnętrzny układ scalony magistrali komunikacyjnej umożliwia architekturę sieci typu daisy chain, drzewo, gwiazda i pierścień – znacznie wykraczając poza ograniczenie tylko do daisy chain w konwencjonalnych systemach. Własna regeneracja przebiegu falowego zapewnia wyjątkową odporność na zakłócenia, zachowując integralność danych w elektrycznie zaszumionych środowiskach budynków. W połączeniu z maksymalną długością rurociągu 1100 m i maksymalną różnicą wysokości 110 m, sieć dociera do każdego zakątka komercyjnych budynków średniej wysokości.
ShieldBox IP55: Kompleksowa strategia obudowy
Hermetycznie zamknięta komora elektryczna izoluje każdą płytkę drukowaną od zagrożeń środowiskowych – wilgoć, sól w powietrzu, drobny pył, ulewny deszcz i wtargnięcie owadów są odrzucane na granicy obudowy. Chłodzone czynnikiem chłodniczym radiatory mikrokanałowe utrzymują temperatury złącza półprzewodnikowego w optymalnym zakresie, nawet gdy temperatura powietrza zewnętrznego przekracza 50°C. Ta filozofia ochrony udowodniła swoją wartość w instalacjach pustynnych, tropikalnych terenach przybrzeżnych i strefach przemysłu ciężkiego.
Logika potrójnie zmienna META 2.0 + 60-stopniowe harmonogramowanie energetyczne
Algorytm sterowania jednocześnie obsługuje trzy pętle optymalizacji – przepływ czynnika chłodniczego, temperaturę zasilania i objętość powietrza wewnętrznego – zwiększając efektywność całego budynku o 28% lub więcej każdego roku. Sześćdziesiąt stopniowych kroków pojemności (40-100%, regulowane w krokach co 1%) dopasowuje moc wyjściową do rzeczywistego zapotrzebowania, jednocześnie utrzymując prąd rozruchowy poniżej progów wyłączników. Zużycie energii w trybie czuwania spada do zaledwie 3,5 W, redukując straty energii elektrycznej poza godzinami pracy.
Ekstremalne chłodzenie 55°C + pełna architektura DC
Ciągłe chłodzenie znamionowe w zakresie temperatur zewnętrznych od -15°C do 55°C – przekraczające benchmark T3 52°C, który większość konkurentów traktuje jako górny limit. Każdy element obrotowy – sprężarka, wentylatory zewnętrzne, wentylatory wewnętrzne – wykorzystuje bezszczotkowe silniki prądu stałego z nieskończoną modulacją prędkości, dokładnie dopasowując obciążenie i nie marnując niczego. Jednostki wewnętrzne działają na pełnej platformie DC, zużywając do 20% mniej energii elektrycznej niż porównywalne konstrukcje z silnikami AC.
SuperSense 17-punktowy monitoring + wirtualny czujnik zapasowy
Siedemnaście rozproszonych punktów pomiarowych śledzi ciśnienie, temperaturę, prędkość czynnika chłodniczego i charakterystykę pracy sprężarki w całym obiegu. W przypadku awarii fizycznego czujnika, algorytm wirtualnego czujnika szacuje brakujący parametr na podstawie powiązanych danych, utrzymując nieprzerwaną pracę. W połączeniu z redundancją sprzętową na czterech poziomach – system, sprężarka, silnik wentylatora i czujniki – VC Max zapewnia pewność ciągłości działania, której oczekują użytkownicy komercyjni.

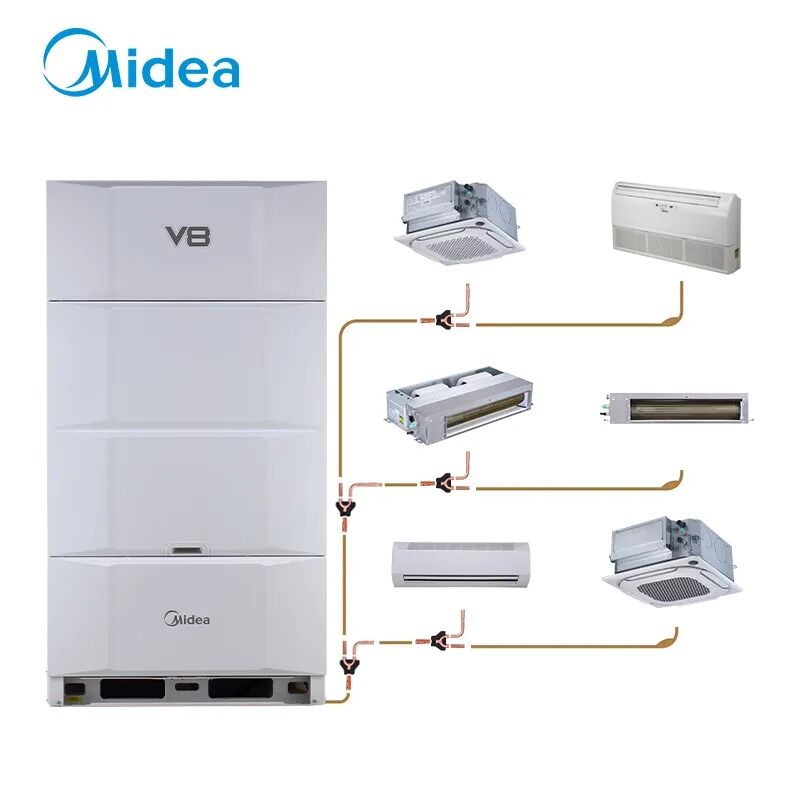

12 kategorii jednostek wewnętrznych, ponad 100 konfiguracji
Żaden inny model z rodziny V8 nie dorównuje VC Max pod względem szerokości kompatybilności z urządzeniami wewnętrznymi – 12 typów obejmujących kasety sufitowe, jednostki kanałowe, ścienne, podłogowe i kombinowane. Projektanci mogą dobrać dokładny typ jednostki dla każdej przestrzeni: lobby z wysokimi sufitami, kompaktowe serwerownie, otwarte biura, korytarze hotelowe, sale lekcyjne i strefy ekspozycyjne w handlu. Jedna platforma zewnętrzna zaspokaja potrzeby całego budynku – usprawniając zamówienia i konserwację.
Podwójne platformy napięciowe dla globalnej elektryfikacji
Wersja Standardowa akceptuje zasilanie trójfazowe 380-415V 50(60)Hz – obejmujące Europę, Bliski Wschód, Afrykę i większość Azji. Wersja Ameryki Łacińskiej akceptuje zasilanie trójfazowe 220V 60Hz – zaprojektowana dla specyficznej infrastruktury dystrybucji energii w regionie. W obu przypadkach nie jest potrzebny zewnętrzny transformator, co eliminuje koszt i potencjalny punkt awarii.
Architektura tylko chłodząca z pełną inteligencją
Wyeliminowanie cyklu pompy ciepła usuwa złożoność mechaniczną – mniej zaworów, mniej połączeń rurowych, mniej potencjalnych ścieżek wycieku – przy jednoczesnym zachowaniu wszystkich cyfrowych zalet ekosystemu V8. Sterowanie temperaturą strefa po strefie, optymalizacja wydajności META 2.0, łączność BMS przez Modbus i BACnet oraz ochrona skraplacza Gold Fin pozostają standardem. Dla obiektów wymagających wyłącznie chłodzenia, VC Max zapewnia maksymalną wartość w stosunku do zainwestowanych pieniędzy.
Scenariusze zastosowań i wdrożenia regionalne
VC Max jest wdrażany w systemach VRF dla budynków biurowych, rozwiązaniach VRF dla hoteli, systemach VRF dla szkół, systemach VRF dla szpitali oraz w projektach handlowych i komercyjnych na całym świecie.
Na Bliskim Wschodzie, zatwierdzenia SASO/ESMA/GCC potwierdzają przydatność systemu do wdrożenia w krajach Zatoki Perskiej, podczas gdy zdolność chłodzenia do 55°C i ochrona przed piaskiem ShieldBox IP55 służą ekstremalnemu klimatowi Półwyspu Arabskiego.
Projekty w Ameryce Łacińskiej korzystają z dedykowanej konfiguracji 220V/60Hz, eliminując konwersję napięcia i zapewniając niezawodną wydajność w tropikach.
Instalacje w Azji Południowo-Wschodniej wykorzystują ratingi dla klimatu monsunowego, powłokę antykorozyjną Gold Fin dla terenów przybrzeżnych i dalekosiężną komunikację HyperLink dla dużych kompleksów wielofunkcyjnych.
W całej Afryce i Europie, trwałość ShieldBox rozwiązuje problemy związane z różnorodnymi wyzwaniami klimatycznymi, oznaczenie CE spełnia europejskie wymogi zgodności, a system jest zgodny z celami energetycznymi LEED/BREEAM.
Certyfikaty: CE • IP55 • SASO • ESMA • Standard GCC • UL antykorozyjny • LEED Ready • BREEAM Ready • TÜV SÜD • ISO 9001/14001/45001
Specyfikacje techniczne
| Zakres mocy |
8-30 KM (pojedynczy); 32-90 KM (kombinacja) |
| Typ systemu |
VRF tylko chłodzenie z górnym wylotem |
| System sterowania |
Potrójnie zmienne inteligentne sterowanie META 2.0 |
| Komunikacja |
HyperLink dowolna topologia, do 2000 m |
| Ochrona |
ShieldBox IP55 w pełni zamknięty |
| Zakres chłodzenia |
Temperatura otoczenia od -15°C do 55°C |
| Maks. długość rurociągu |
1100 m |
| Maks. różnica wysokości |
110 m |
| Wzrost efektywności energetycznej |
Ponad 28% rocznej poprawy w porównaniu do konwencjonalnych |
| Moc w trybie czuwania |
Ultra-niska 3,5W |
| Czujniki |
SuperSense 17 + zapasowy czujnik wirtualny |
| Redundancja |
Czterokrotna (jednostka, sprężarka, wentylator, czujnik) |
| Jednostki wewnętrzne |
12 typów, ponad 100 modeli |
| Zasilanie (Standard) |
380-415V/3Ph/50(60)Hz |
| Zasilanie (LATAM) |
220V/3Ph/60Hz |
Dostępne jednostki wewnętrzne
- Kaseton jednokierunkowy
- Kaseton dwukierunkowy
- Kompaktowy kaseton czterokierunkowy
- Kaseton czterokierunkowy
- Kanał łukowy
- Kanał o średnim ciśnieniu statycznym
- Kanał o wysokim ciśnieniu statycznym
- Jednostka ścienna
- Jednostka podłogowa
- Sufitowo-podłogowa
